水泥人網通訊員消息：日前，某水泥廠突發(fā)回轉窯筒體開裂，需緊急修復。窯筒體探傷、修復人員緊急趕往企業(yè)。

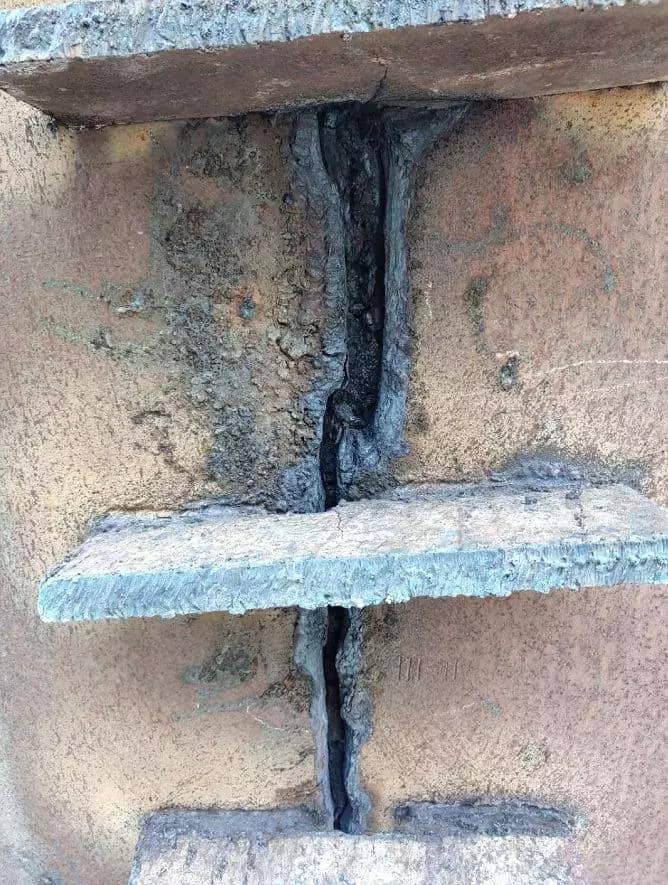

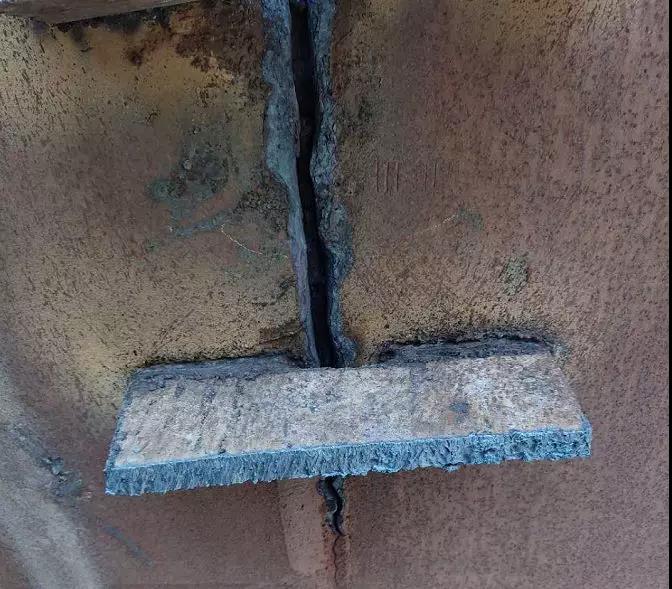

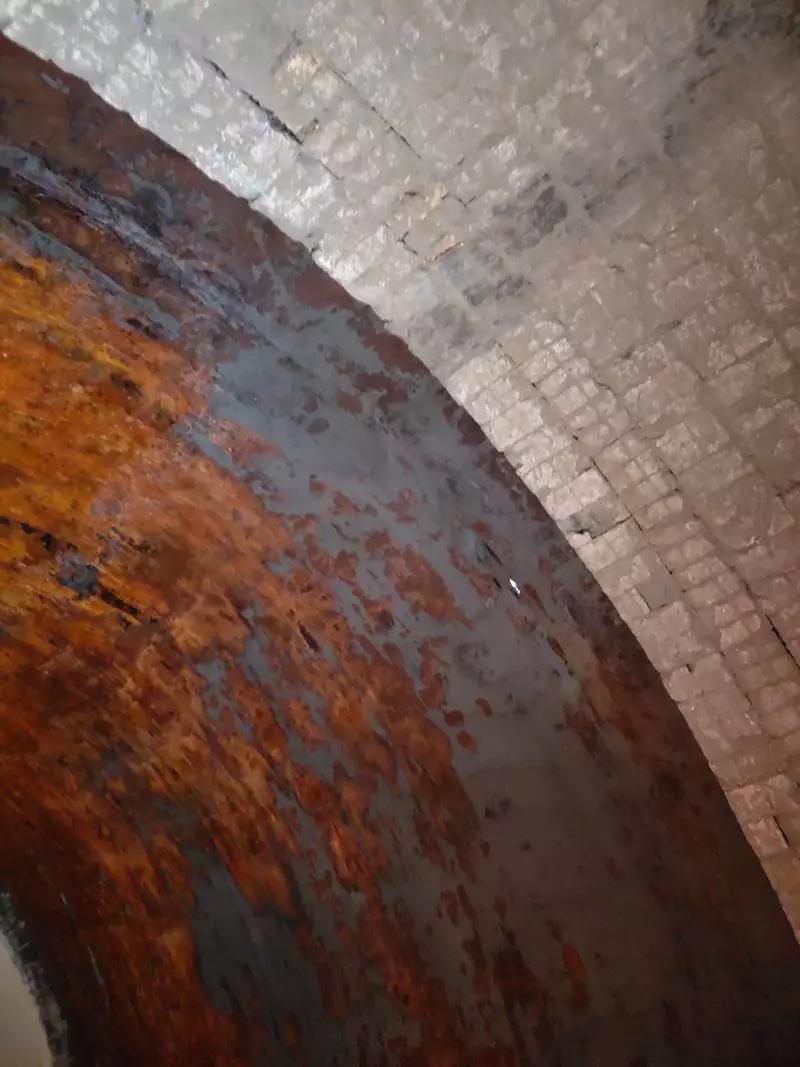

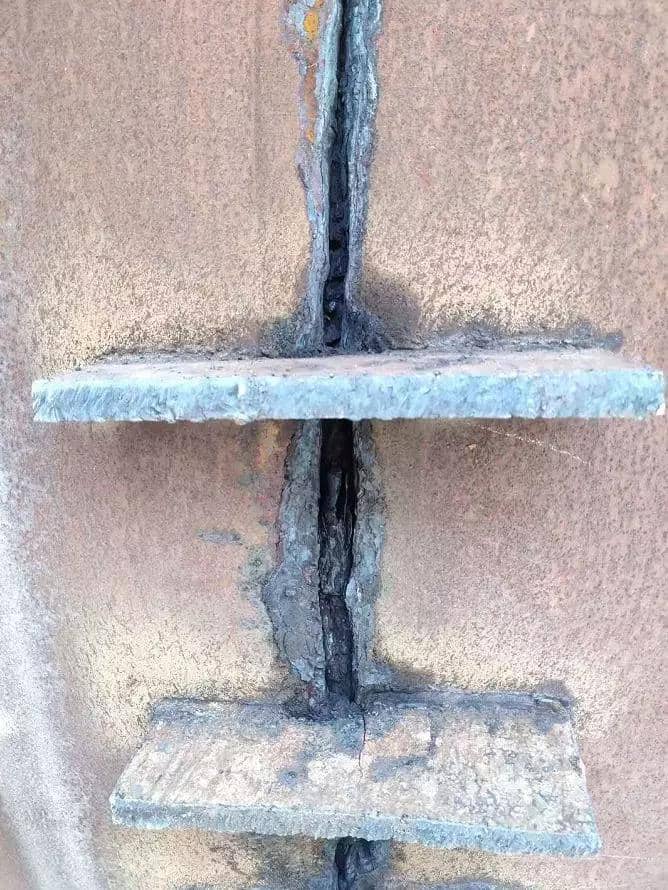

　　據反饋消息稱，該水泥廠窯筒體開裂部位位于擋磚圈位置，開裂距離長約1米左右，開裂位置有一定的腐蝕且磨損嚴重，筒體平均厚度僅為10mm，最薄處不足5mm，如不進行緊急修復，或存在窯斷裂風險，其后果將不堪設想。

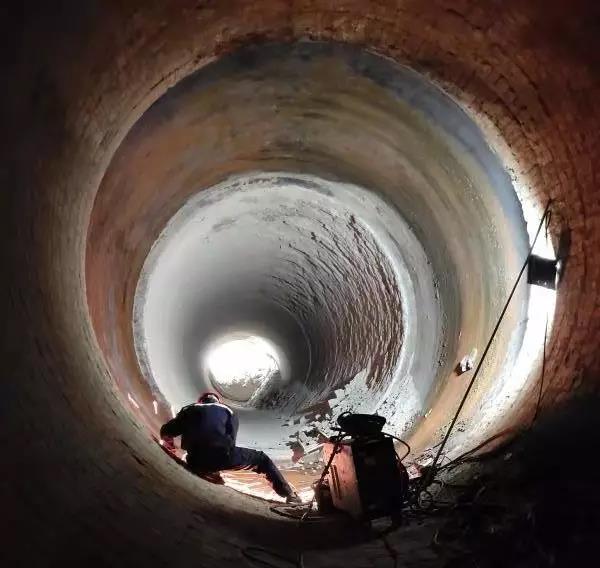

　　窯體探傷工程師給出“立即停窯，內外同補”的緊急修補方案 ，同時明確，緊急修補也只能維持一段時間，最好的辦法還是更換出現裂縫部位的窯筒體。

　　水泥人網曾報道過一例與此類似的窯體修復案例。當工程師給出內外同補方案時，企業(yè)相關負責人仍堅持僅從外部緊急修復，且表示待年底停窯檢修時再換掉裂縫處筒體。令小編驚訝的是修窯者的“鬼斧神功”竟將窯體裂縫修補得滴水不漏，后經了解這修窯的竟真是“補船世家”。

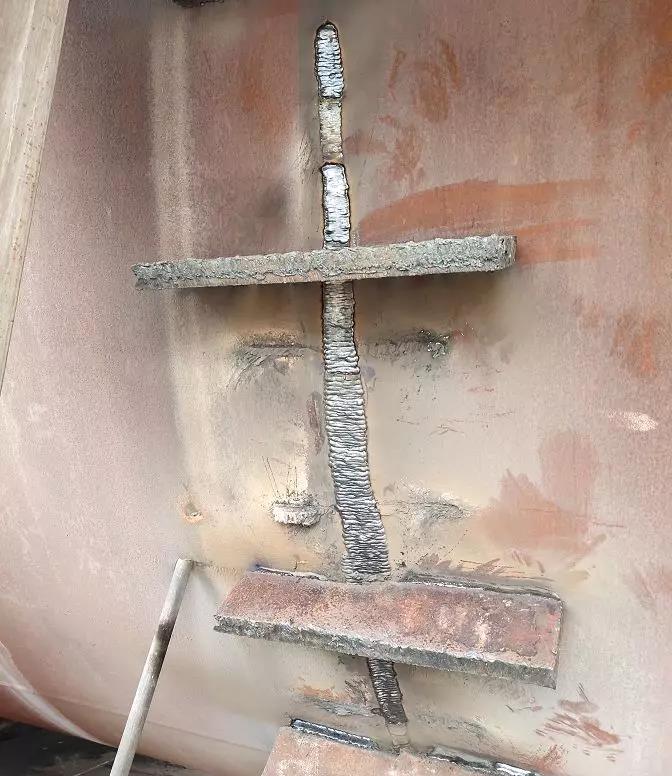

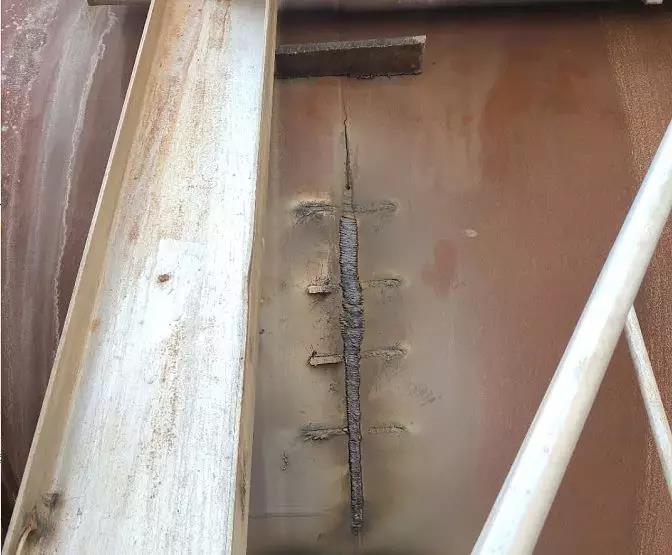

　　修復到一半的時候

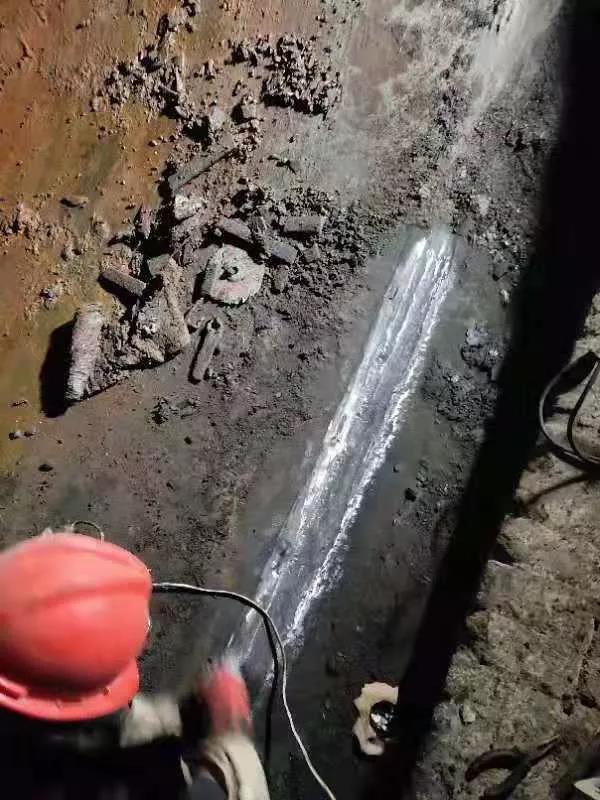

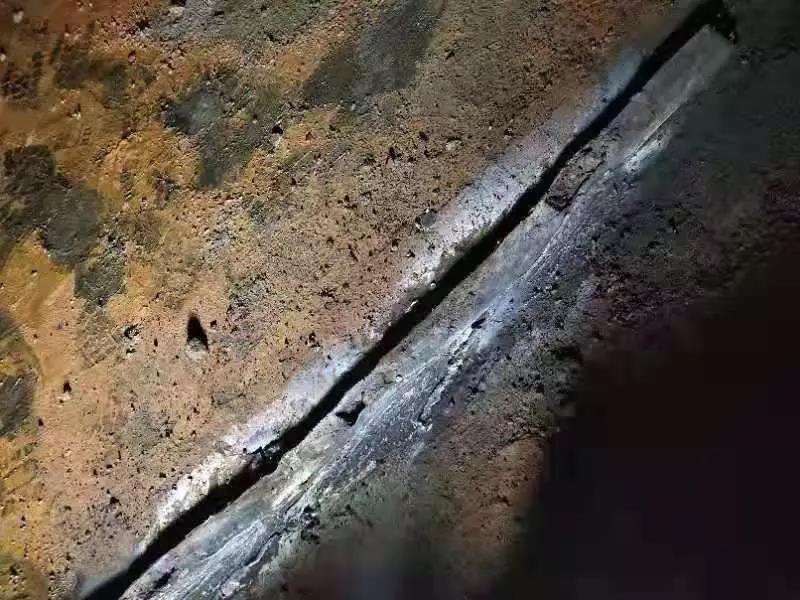

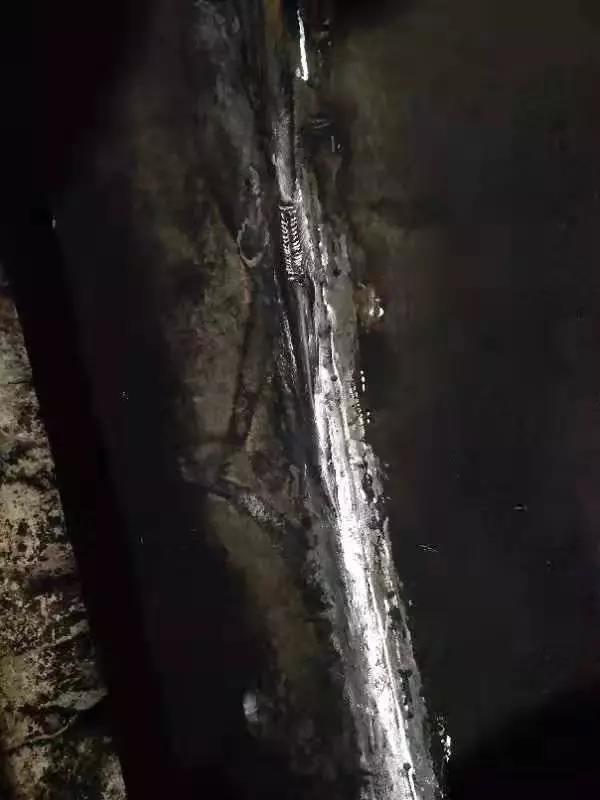

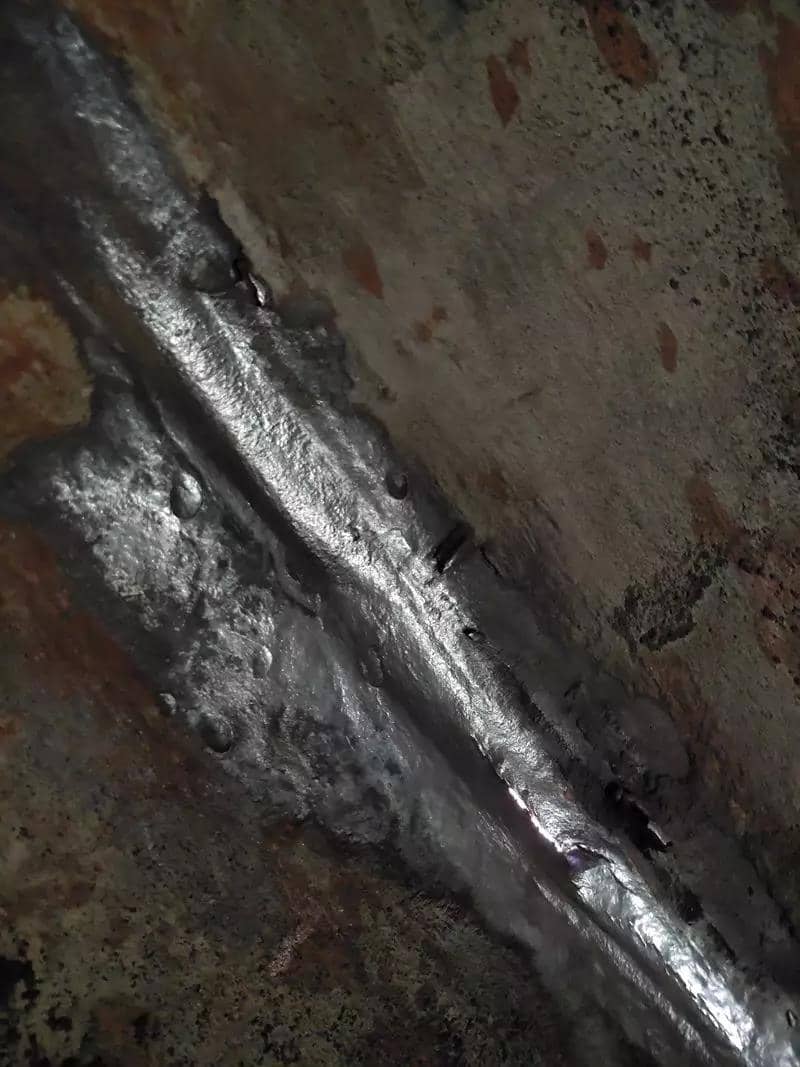

　　修復過程中

　　相關行業(yè)專家表示，這種修補的方法，只是臨時恢復生產的措施，不會堅持很長時間，假以時日窯體可能還會再次出現問題。因為處于兩段筒體連接處的過渡帶，被腐蝕、脆化、變薄不可避免。

　　通常一條正常運轉的窯筒體的壽命在40年左右。近兩年發(fā)生斷裂的窯體均不到這個年份。之所以出現壽命不足，未老先裂的窯體主要原因還是窯運轉不規(guī)律、超負荷運轉、紅窯不停、中心線偏離運轉蹩頸、物料中有害元素侵蝕脆化變薄，還有就是應力集中與疲勞等。
