近來各大水泥集團企業(yè)紛紛推出新品。華新水泥還召開了盛大的品牌升級發(fā)布會。但是很多下游客戶和終端消費者對新近推出的PC42.5水泥及M32.5砌筑水泥以及火山灰水泥，礦渣硅酸鹽水泥等還不是很了解，對其應(yīng)用范圍也屢屢發(fā)問質(zhì)疑。今天小編就帶大家一起走進“課堂”了解各企業(yè)新近推出的新品。
M32.5砌筑水泥
砌筑水泥(GB/T3183-2017)標(biāo)準(zhǔn)中針對于砌筑水泥給出的術(shù)語和定義為：

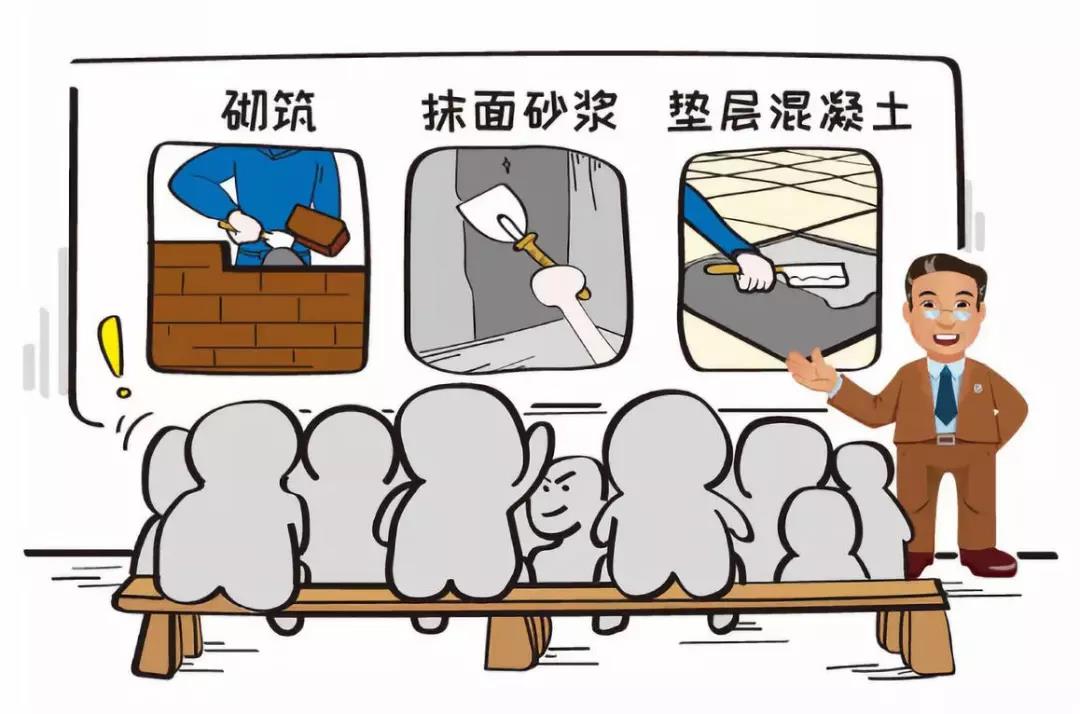

砌筑水泥：由硅酸鹽水泥熟料加入規(guī)定的混合材料和適量石膏，磨細(xì)制成的保水性較好的水硬性膠凝材料。砌筑水泥的應(yīng)用范圍：砌筑和抹面砂漿、墊層混凝土等

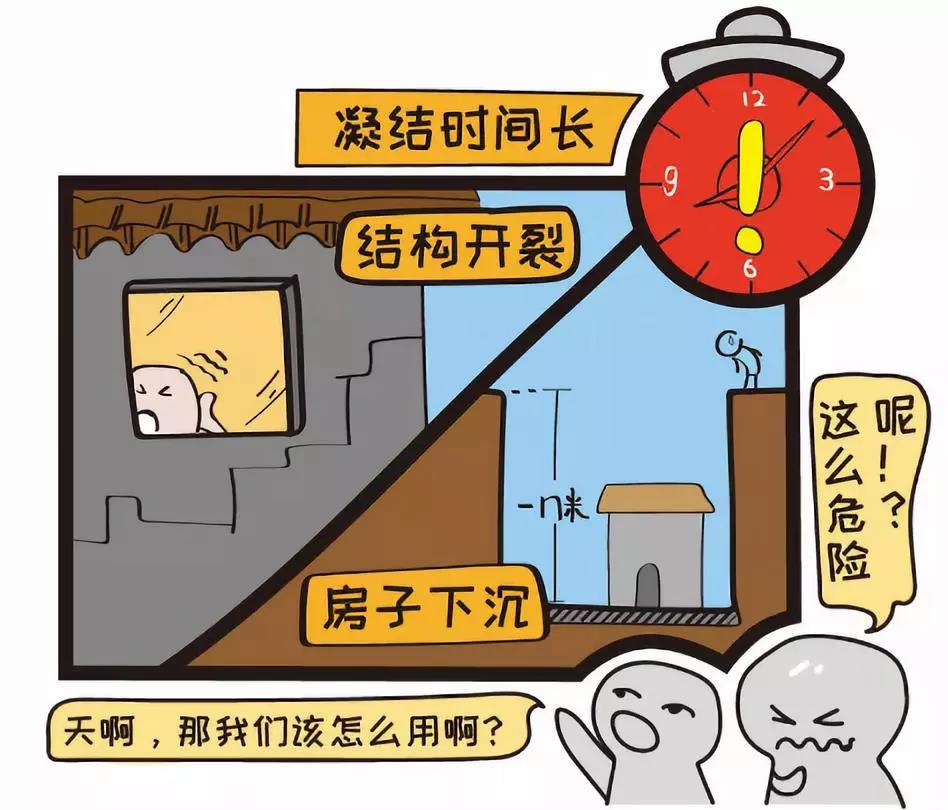

為什么M32.5砌筑水泥不可用于結(jié)構(gòu)混凝土。1 M32.5水泥沒有限定氧化鎂和堿含量的控制范圍，如果將其用于生產(chǎn)結(jié)構(gòu)混凝土，將會存在安全質(zhì)量的風(fēng)險.2 M32.5水泥凝結(jié)時間相對較長，可能對工程施工進度有一定影響。

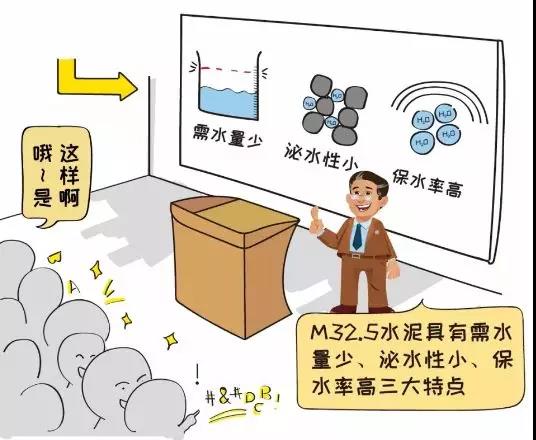

M32.5水泥可不添加熟料M32.5混合材及熟料摻入量沒有限制，甚至可以不添加熟料，全部使用混合材生產(chǎn)。因此早期強度不及原P.C32.5R水泥。但是各大水泥企業(yè)生產(chǎn)的M32.5水泥均具有需水量少、泌水性小、保水率高等特點。

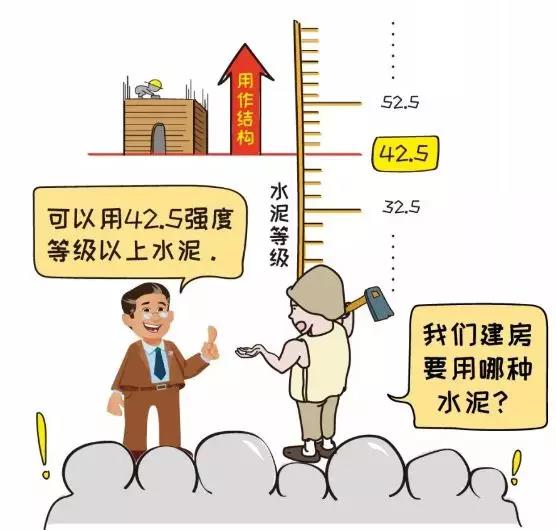

M32.5不能用于結(jié)構(gòu)混凝土，砼企業(yè)在生產(chǎn)結(jié)構(gòu)混凝土?xí)r，應(yīng)該如何選擇呢?行業(yè)專家建議大家使用42.5強度等級以上的水泥產(chǎn)品。所謂結(jié)構(gòu)部位主要是指建筑物的基樁、梁、板、柱等需要現(xiàn)澆施工的主體承重部位。
復(fù)合硅酸鹽水泥
根據(jù)國家市場監(jiān)督管理總局、國家標(biāo)準(zhǔn)化管理委員會標(biāo)準(zhǔn)GB175-2007《硅酸鹽通用水泥》3號修改單規(guī)定，復(fù)合硅酸鹽水泥32.5R強度等級將于2019年10月1日起被取消，同時將復(fù)合硅酸鹽水泥的強度等級分為42.5、42.5R、52.5、52.5R四個等級。關(guān)于復(fù)合硅酸鹽水泥和普通水泥的區(qū)別，消費者還是疑惑重重。 復(fù)合水泥是混合水泥嗎?“復(fù)合”不可單純的理解為“混合”，不是雜亂無章的將材料拌合在一起，而是按照一定的配比要求酌量添加，分別混合。復(fù)合硅酸鹽水泥質(zhì)量穩(wěn)定，凝結(jié)硬化快，早期強度高，和易性和抗?jié)B性等均優(yōu)于礦渣水泥，干縮性與普通硅酸鹽水泥一致。復(fù)合硅酸鹽水泥因“復(fù)合”二字讓部分用戶誤解，認(rèn)為復(fù)合就是“混雜”。試驗研究顯示，其混凝土耐久性優(yōu)于其它品種水泥，適用于中小型構(gòu)件、農(nóng)村民房、現(xiàn)澆結(jié)構(gòu)。 “復(fù)合水泥”有什么樣的特殊性能呢? 復(fù)合水泥的一般物理性能(如細(xì)度、凝結(jié)時間、強度等)同普通水泥接近，其國家標(biāo)準(zhǔn)中規(guī)定的各種品質(zhì)指標(biāo)幾乎與普通水泥完全一致，主要差別在于復(fù)合水泥中混合材摻量較大。復(fù)合水泥的復(fù)合特性與復(fù)摻混合材料的品種、數(shù)量有關(guān)。就混合材料的品種而言，每一種可用混合材都有自身某一方面的特性，但往往在其它方面有不足之處。在這種情況下，有意識的摻加其它可以彌補彼此間性能不足的混合材料后，會產(chǎn)生復(fù)摻混合材的疊加效應(yīng)，使生產(chǎn)出的復(fù)合水泥具有摻單一混合材料時所不能有的優(yōu)良效果。廣泛適用于民用建筑、工業(yè)工程、預(yù)制構(gòu)件、保溫材料及裝飾裝修工程等。復(fù)合硅酸鹽水泥P·C42.5R與普通硅酸鹽水泥P·O42.5R的區(qū)別?兩者物理性能(如細(xì)度、凝結(jié)時間、強度等)接近主要區(qū)別在于P·C42.5R混合材摻量較大，水泥水化熱低，在體積混凝土施工中不易開裂。由于混合材性質(zhì)、摻量的不同，通用硅酸鹽水泥會呈現(xiàn)一定的性能差異，并具有明顯的性能優(yōu)點和缺陷。復(fù)合硅酸鹽水泥除了具有礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥等單一品種混合材水泥所具有的水化熱低、耐蝕性好、韌性好的優(yōu)點外，還能通過混合材料的復(fù)摻優(yōu)化水泥的性能，如改善保水性、降低需水性、減少干燥收縮、適宜的早期和后期強度發(fā)展。復(fù)合硅酸鹽水泥可用于無特殊要求的一般結(jié)構(gòu)工程，適用于地下、水中、大體積等混凝土工程，特別是有環(huán)境水侵蝕的工程，但不宜用于需要早強和受凍融循環(huán)、干濕交替的工程中。
P.O、P.P、P.F、P.S.A 、P.S.B
普通硅酸鹽水泥、礦渣硅酸鹽水泥、火山灰硅酸鹽水泥、粉煤灰硅酸鹽水泥的性能特點及適用工程 。硅酸鹽水泥硅酸鹽水泥具有凝結(jié)時間短、快硬早強高強、抗凍、耐磨、耐熱、水化放熱集中、水化熱較大、抗硫酸鹽侵蝕能力較差的性能特點。硅酸鹽水泥一般適用于配制高強度混凝土、先張預(yù)應(yīng)力制品、道路、低溫下施工的工程和一般受熱(250℃以下)的工程。不經(jīng)過專門的檢驗，一般不適用于大體積混凝土和地下工程，特別是有環(huán)境水侵蝕的工程。普通硅酸鹽水泥普通硅酸鹽水泥與硅酸鹽水泥性能相近，也具有凝結(jié)時間短、快硬早強高強、抗凍、耐磨、耐熱、水化放熱集中、水化熱較大、抗硫酸鹽侵蝕能力較差的性能特點;但相比硅酸鹽水泥，早期強度增進率稍有減少、抗凍性和耐磨性稍有下降，抗硫酸鹽侵蝕能力有所增強。普通硅酸鹽水泥可用于任何無特殊要求的工程。不經(jīng)過專門的檢驗，一般不適用于受熱工程、道路、低溫下施工工程、大體積混凝土工程和地下工程，特別是有環(huán)境水侵蝕的工程。礦渣硅酸鹽水泥礦渣硅酸鹽水泥具有需水性小、早強低后期增長大、水化熱低、抗硫酸鹽侵蝕能力強、受熱性好的優(yōu)點，但也具有保水性和抗凍性差的缺點。礦渣硅酸鹽水泥可用于無特殊要求的一般結(jié)構(gòu)工程，適用于地下、水中、大體積等混凝土工程，在一般受熱(250℃以下)工程和蒸汽養(yǎng)護構(gòu)建中可優(yōu)先采用礦渣硅酸鹽水泥，但不宜用于需要早強和受凍融循環(huán)、干濕交替的工程中?；鹕交屹|(zhì)硅酸鹽水泥和粉煤灰硅酸鹽水泥火山灰質(zhì)硅酸鹽水泥具有較強的抗硫酸鹽侵蝕能力、保水性好和水化熱低的優(yōu)先，但也具有需水量大、低溫凝結(jié)慢、干縮性大、抗凍性差的缺點。粉煤灰硅酸鹽水泥具有與火山灰質(zhì)硅酸鹽水泥相近的性能，但相比火山灰質(zhì)硅酸鹽水泥，其具有需水量小、干縮性小的特點?；鹕交屹|(zhì)硅酸鹽水泥和粉煤灰硅酸鹽水泥可用于一般無特殊要求的結(jié)構(gòu)工程，適用于地下、水中、大體積等混凝土工程，而不宜用于凍融循環(huán)、干濕交替的工程。
