本文作者：賈華平，1958年11月10日生人，畢業于濟南大學水泥工藝專業，曾任天瑞水泥集團有限公司總工程師。

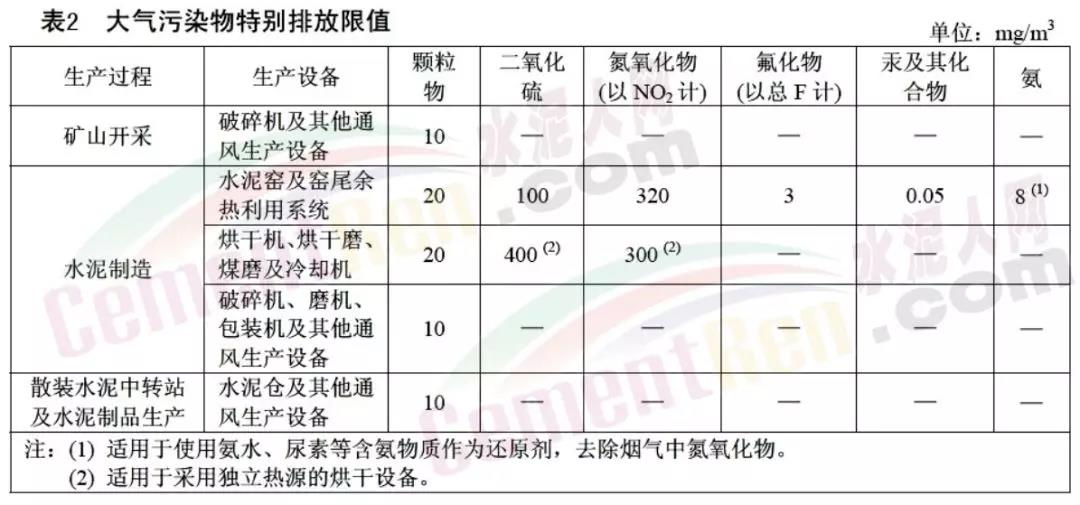

　　一，超低排放的演化目前，水泥生產的大氣污染物排放國家標準，仍然執行GB 4915-2013。標準要求新建企業自2014年03月01日、現有企業自2015年07月01日起，一般地區按表1執行，重點地區按表2執行。

　　由表1、表2可見，多數企業牽涉的控制指標有“顆粒物、二氧化硫、氮氧化物、氨”四項。實際上，國家標準為最低標準，這個要求不算太高，可以說現有生產企業已經全部實現。

　　在生態文明和綠色發展的大背景下，鑒于國內環保意識的增強和環保力度的加大，特別是近年來治理霧霾的壓力要求，以及嚴重的產能過剩，各地方政府對國家的環保政策給予了積極響應，相繼出臺了自己的特別排放值實施計劃，不但嚴格執行了國家的環保標準，而且因地制宜地制定了更加嚴格的地方標準，并達到了很好的落實。

　　值得一提的是，為了響應國家環保治理和供給側改革的經濟大局，水泥行業在水泥協會的主導下化危機為機遇，轉化產能過剩于錯峰生產、利用協同保價支撐環保治理，作出了很大貢獻、取得了很好的業績，既緩解了產能過剩、維護了行業的穩定、又促進了環保治理。

　　處于京津冀大氣污染傳輸通道上的“2+26”城市覆蓋了京、津及晉豫魯三省，全部按國家重點地區標準執行，水泥行業對上述地區的霧霾治理作出了貢獻。

　　不完全統計部分地區的嚴控標準見表3。表3

　　水泥窯及窯尾余熱利用系統的主要控制項

　　部分地方排放標準

　　(單位：mg/Nm3)

　　目前，我們建材行業的排放量，在全國工業系統中位列前二至前三位，其中二氧化硫占到全國排放總量的10%左右，氮氧化物占到全國排放總量的14%，煙塵排放占到全國排放總量的16%左右，廢棄物排放總量占全國排放總量的13%左右。雖然近些年我們作了很大努力，采取了很多措施，各項指標有明顯的進步，但是各行各業都在進步，所以總的比例沒有發生顯著的變化。

　　2019年10月29日，建材聯合會的喬龍德會長，在蕪湖給我們提出了新的要求：無論是今天的減排目標，還是此前提出的10、50、100指標，都是過渡性目標，不是最終目標，行業必須朝著更低的和無污染的排放目標而奮斗，徹底改變與扭轉社會各界對行業的認識和評價。

　　二，超低排放的難題

　　嚴格的要求需要相應的技術支撐，否則就是一句空話。就超低排放控制的四個指標“顆粒物、二氧化硫、氮氧化物、逃逸氨”來講，覆蓋所有企業的是顆粒物、氮氧化物，二氧化硫只是部分原燃材料含硫高的企業，氨逃逸則主要來自于二氧化硫、氮氧化物的治理措施。

　　在粉塵治理上，超低排放沒有難度。概念性已經不存在技術難題，只是一個投入的問題、一個投入產出比問題、一個環保方面的機會成本問題。實際上，從上世紀80年代我們引進一系列環保治理設備和技術以來，確實取得了長足的進步，但仔細分析就會發現，除了技術的先進性以外，關鍵是過濾風速的大幅度降低。過濾風速的降低意味著裝備的加大、投資的加大，這只不過是一個重視程度的問題。

　　關于二氧化硫的排放，原來在地域分布上不太均衡，水泥窯本身就是很好的脫硫工藝，北方的原燃材料含硫不高，脫硫問題主要在南方的一些水泥企業;但隨著原料資源的不斷貧化、低價位高硫煤的部分應用、以及已經熱化起來的協同處理，需要脫硫的水泥企業迅速增多。但總體上講，二氧化硫的超低排放還不是難題，只要給予一定的投入，采用相應的脫硫措施，還是能夠?qū)崿F(xiàn)的，無非是一次性投資和運行成本問題。

　　水泥行業超低排放的最大難題是氮氧化物，這與行業特點有關。要達到氮氧化物的超低排放，包括其他行業，就成熟的技術來講，目前最有效也是唯一的措施就是SCR脫硝。

　　在水泥行業大致有三種路徑：① 高溫高塵，脫硝效率雖高，但易造成催化劑堵塞、中毒、磨損;② 中溫中塵，雖然對催化劑的堵塞、中毒、磨損有所緩解，但脫硝效率很難保證;③ 低溫低塵，雖然解決了催化劑的堵塞、中毒、磨損問題，但脫離了催化劑的溫度窗口，需要加熱、運行成本很高。

　　恩格斯曾經說過：“社會上一旦有技術上的需要，則這種需要會比十所大學更能把科學推向前進。” 這句話到現在依然有效，一定的壓力、特別是自加的壓力，往往能轉化為動力。

　　水泥行業的生產企業、裝備行業、研究單位，以及大專院校，正是在這種壓力促使下，積極的開始了適應性改進、甚至是顛覆性創新，已經有不少成果開始了工業試驗。

　　三，現行NOx超低排放技術評述

　　由于時間的關系，這里僅根據技術特點，選擇一部分有代表性的技術方案作一個簡單的評述，井底芻議、僅供參考。

　　為什么是芻議，各個企業、甚至每條線的環境和工況都不相同，就需要不同的技術共存發展。不存在哪種技術是最好的，而是哪種技術最適合自己，最適合的才是最好的。這里只談已經有應用業績、至少在工業試驗上獲得驗證的技術：

　　1，以精準噴氨為代表的 上海萬澄

　　目前水泥窯的SNCR空間上設在分解爐，然而分解爐的溫度場不是均勻分布的、而且不是固定不變的。噴氨脫硝有一個溫度窗口，在窗口以外的噴氨不但是無效的，而且會造成氨逃逸、形成氨污染，這就是造成SNCR脫硝效率不高的根本原因。因此，智能控制精準噴氨就成為提高SNCR效率的有效措施。

　　上海萬澄環保科技有限公司，在這方面的研究就取得了突破，其提出的“智能優化控制+SNCR”技術，經四川國大、四川德勝、四川利森三條5000t/d線的實施驗證，均取得了NOx排放濃度穩定控制在低于50mg/m³以下的效果。

　　其原理主要是采用分層級安裝可獨立控制的噴槍組，利用智能實時優化控制系統對NOx排放進行預測，對生產工況的變化實時跟隨，根據工況及時調整并分別控制氨水的噴射位置及噴射量，從而達到提高脫硝效率、減少氨水用量、降低氨逃逸的目的。

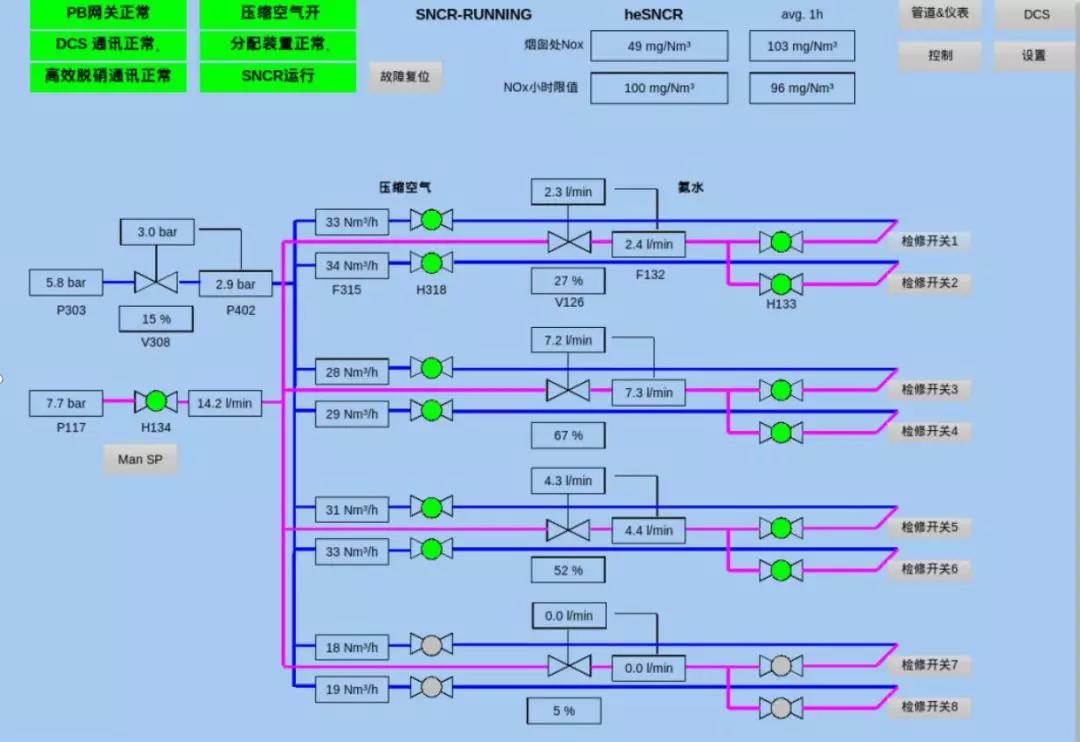

　　中控操作畫面截圖

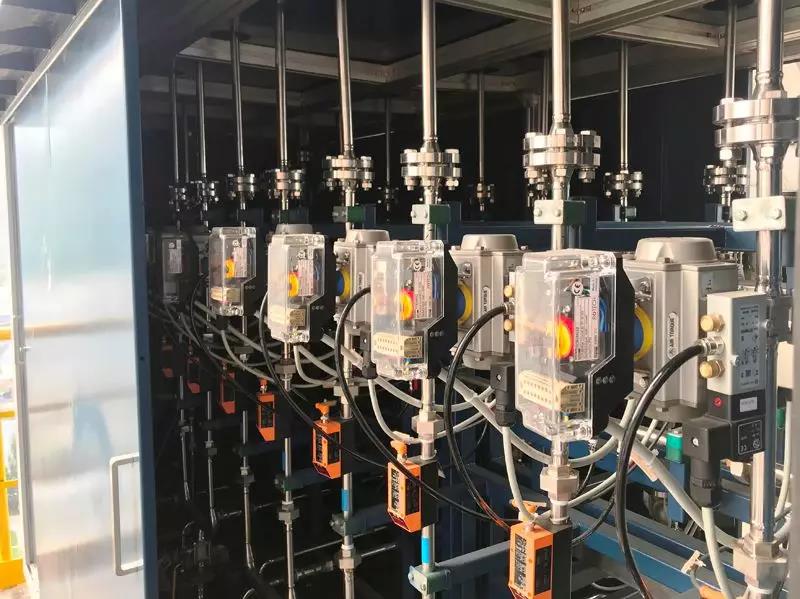

　　現場噴氨控制閥集成柜

　　優點：一次性投資很小，管理維護方便;

　　問題：氨水消耗量較大、運行成本較高，對燒成工況波動較大的生產線難以適應。

　　比如在某廠進行的6天試驗，結果如下：　?、?NOx控制在200mg/Nm³時，氨水實際用量為742L/h;　?、?NOx控制在100mg/Nm³時，氨水實際用量為1169L/h;　?、?NOx控制在50mg/Nm³時，氨水實際用量為1356L/h。

　　2，多項脫硝措施組合增效的 上海三融

　　面對NOx排放愈來愈嚴的要求，采用多項成熟技術的組合增效，不失為一種簡單有效的方法，上海三融公司就集合組成了“分級燃燒+SNCR+蒸汽催化燃燒”脫硝技術。該技術試驗的廠家比較多，積累了不少經驗，為水泥行業脫硝事業作出了積極貢獻。典型的代表是在江蘇信寧新型建材有限公司5000t/d線上的試驗。

　　試驗、改進、優化前后的對比表

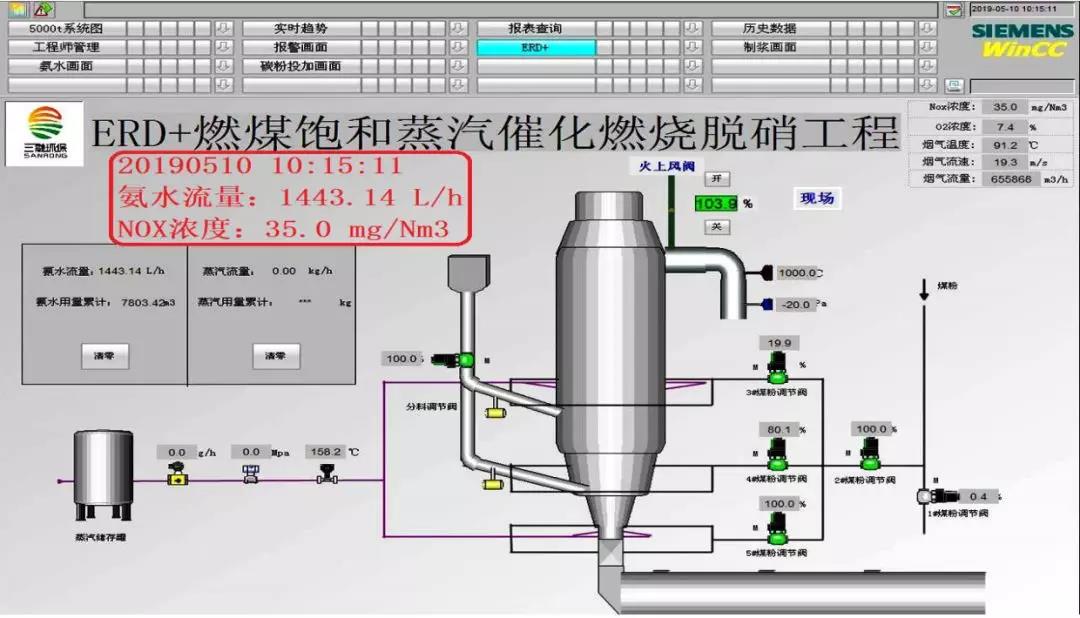

　　2019年05月10的運行截圖

　　優點：一次性投資較小，管理維護簡單;問題：分料、分煤過于復雜，特別給工況波動時的操作調整帶來一定困難，較大的工況波動將影響脫硝效果，氨水消耗量較大、運行成本較高。

　　3，保留SNCR的高溫中塵SCR 西礦環保

　　西礦環保公司的“SNCR+高溫電除塵+SCR”方案，充分利用SNCR的經濟性和SCR的高效性，以高溫保證催化劑效率，以除塵緩解催化劑的堵塞、中毒、磨損問題，以并用SNCR減輕SCR的負擔，較好的適應了水泥行業的特點，并成功應用于河南登封宏昌的脫硝項目。

　　宏昌項目投資約4000萬元，改造工期約4個月，2018年9月份投運，系統阻力1000Pa左右，溫度降低10℃左右，原SNCR還原劑消耗量降低。2018年10月14日通過專家組驗收，NOx排放濃度可穩定實現50mg/Nm³以下，脫硝率可達90%以上，氨逃逸小于3ppm。

　　該項目的成功受到了各級政府、以及整個水泥行業的重視。2019年06月20日，國家生態環境部科技與財務司司長鄒首民等，曾親臨現場調研指導。

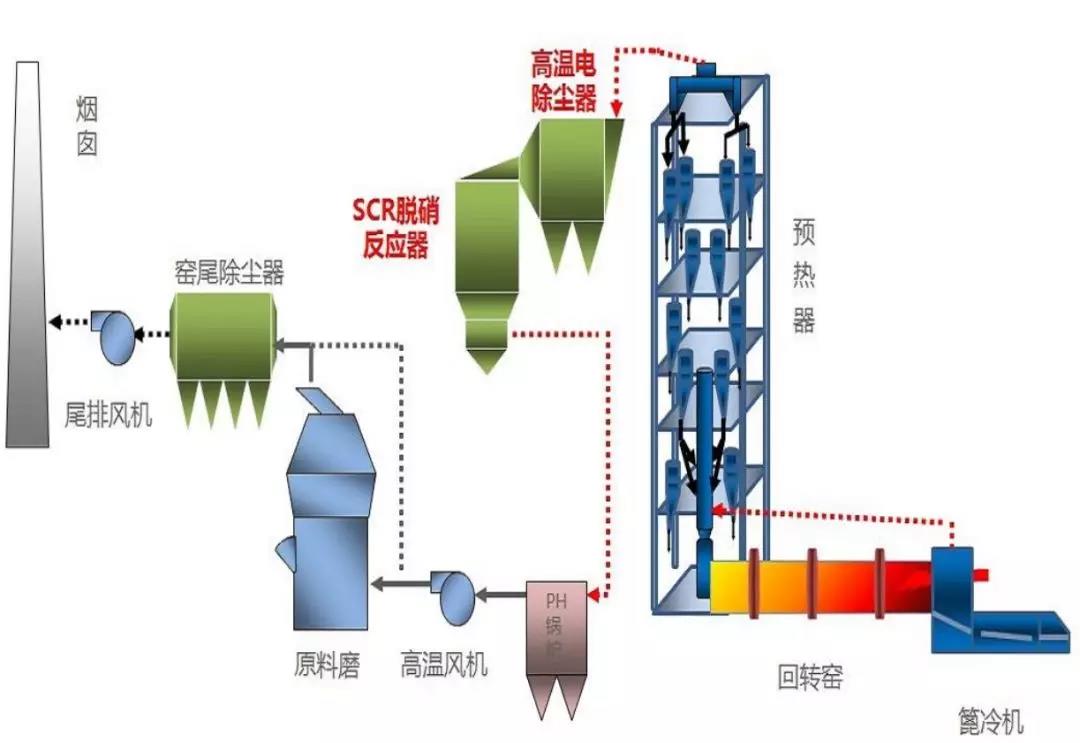

　　工藝流程圖

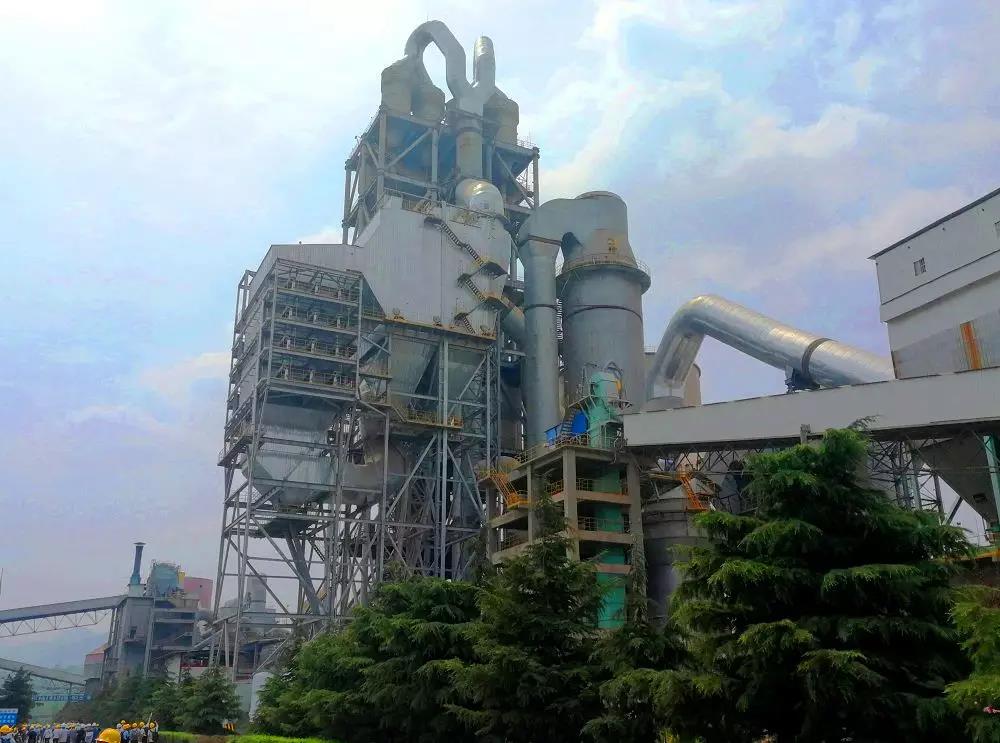

　　宏昌公司現場圖

　　優點：高溫保證了穩定的脫硝效率，高溫避開了硫酸氫銨的粘結堵塞，除塵緩解了催化劑的堵塞、中毒、磨損問題;問題：一次性投資較大，催化劑的更換費用較高，催化劑的壽命還有待進一步觀察，環節較多管理相對復雜，特別是高溫、高空電除塵器的運行維護。

　　4，高溫高塵SCR 蒂森克虜伯

　　蒂森、克虜伯、伯力鳩斯，這幾個都是世界上很牛的公司，現在又組合成一家了!關于水泥行業的高塵特點，他們認為沒有問題，高塵反而有利于緩解催化劑中毒;至于堵塞問題，他們有有效的清灰手段。因此，他們直接采用高溫高塵的SCR工藝，據說他們有成熟的經驗，在德國的幾條線也是這么干的，而且都運行良好。

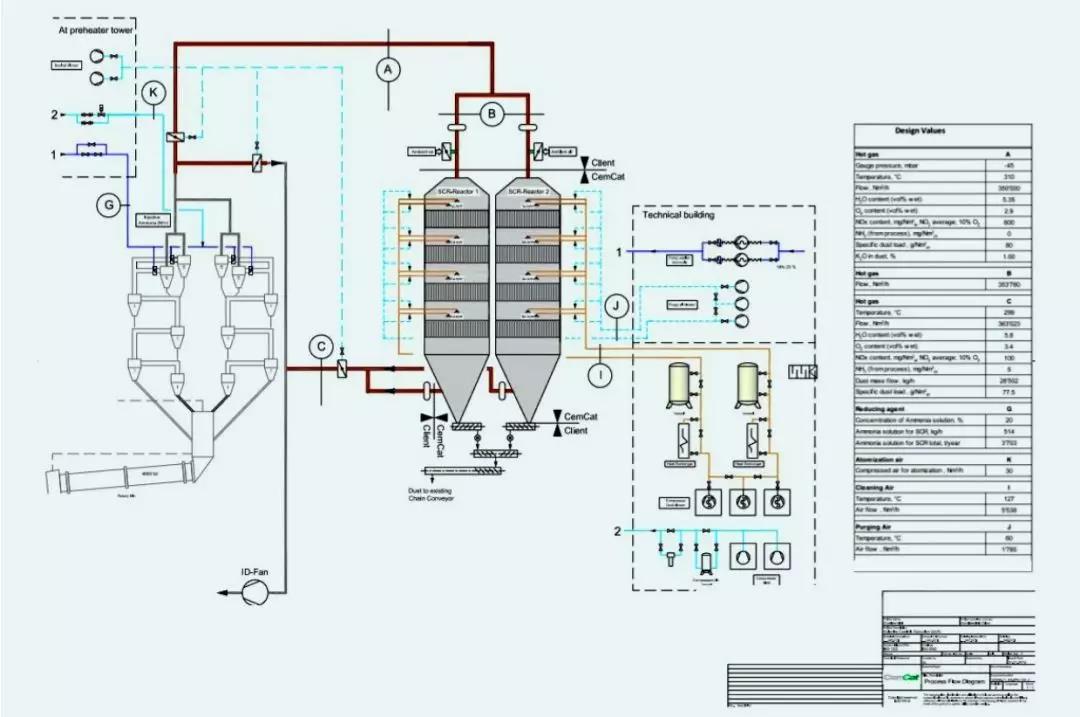

　　工藝流程圖

　　據介紹，蒂森克虜伯在水泥行業已有13年以上的催化劑脫硝運行經驗，其成熟的技術是世界范圍內高塵SCR應用最多的解決方案，多年的經驗表明高塵SCR是降低NOx最經濟的方案。他們已經掌握了相關的清灰工藝，并在多個工廠得到了驗證。與標準陶瓷蜂窩催化劑相比，公司對催化劑進行了關鍵改進，大幅增加了催化劑的使用壽命，自2013年8月以來，其所有SCR項目全年運行率都超過了95%。

　　對于一般的5000t/d生產線，目前為雙塔方案，設備采購時間約5～6個月，現場安裝和對接時間約2個月，項目投資在4000萬元左右。該公司正在針對5000t/d線開發單塔方案，下一步采用單塔方案、以及催化劑國產化后，總投資有望降到3000萬元左右。

　　根據他們已有十余條生產線十幾年的運行經驗，大致可以做到2-3年換一層催化劑，一般設計為4層催化劑，一層催化劑基本可以用到10年左右。當然，催化劑壽命與煙氣及粉塵組份有關，具體的使用壽命將根據項目的具體情況提供一個預期的壽命管理。

　　正是人以類聚、物以群分，牛人找牛人。在大家一臉茫然之際，中國水泥最牛的海螺水泥選擇了蒂森克虜伯的脫硝技術，而且一干就是兩條線。目前，海螺濟寧已經投運，中國水泥廠也正在調試即將投運。

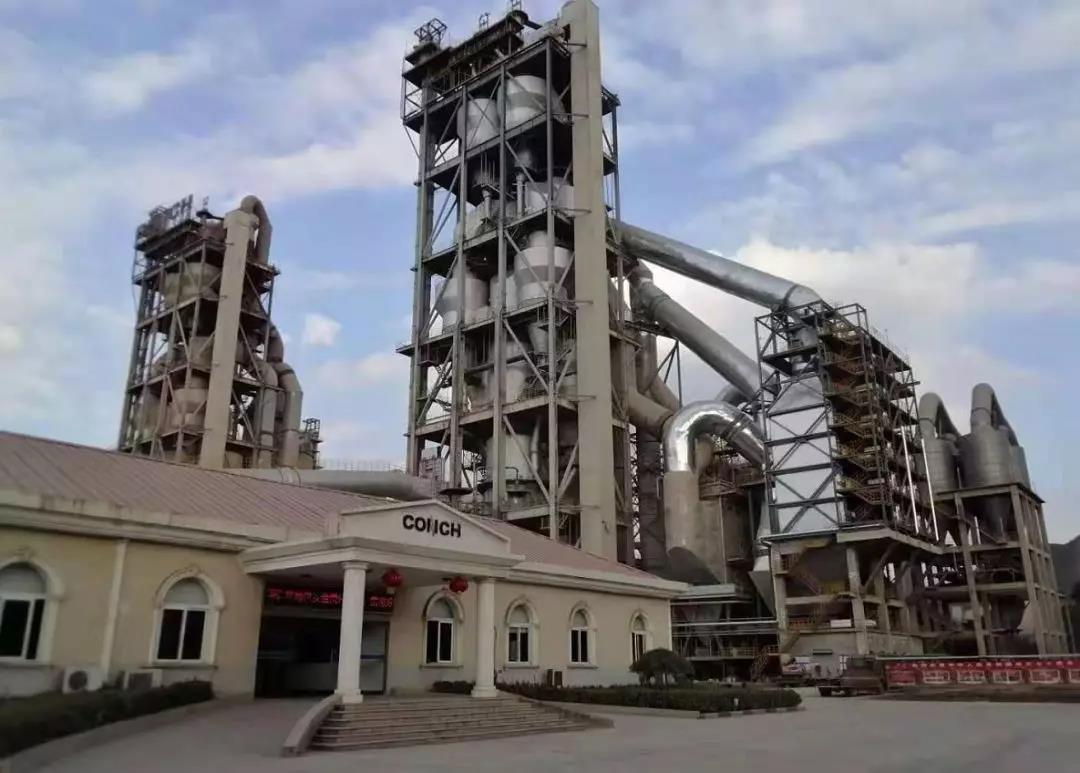

　　濟寧海螺項目濟寧海螺項目于2019年08月21日投產運行，整個系統阻力不到400Pa，高溫風機電耗增加不多。SNCR已經停用，目前只使用SCR系統，進口NOx濃度在600～700mg/Nm³, 出口濃度在50～60mg/Nm³，氨水(20%濃度)使用量在600kg/h 左右，氨逃逸穩定在2～3mg/Nm³ 左右。全面實現了NOx排放≤100 mg/Nm³，氨逃逸≤8 mg/Nm³的目標。需要說明的是，盡管改造的目標是NOx排放≤100 mg/Nm³，但還是安排了更高目標的試驗，短時間運行了幾個小時，可以將NOx排放穩定控制在20～27mg/Nm³。

　　中國水泥廠項目

　　優點：高溫保證了穩定的脫硝效率，高溫避開了硫酸氫銨的粘結堵塞，系統流程簡化方便了管理、減小了維護量;問題：一次性投資較大，催化劑的更換費用較高，在高塵狀態下催化劑的壽命還有待進一步觀察。

　　分解爐直噴脫硝技術 南工大

　　SCR是目前脫硝超低排放技術的頂梁柱，其技術核心是脫硝催化劑，遺憾的是，目前國內外商用的脫硝催化劑均為V2O5/TiO2體系，而美國、歐盟環境署、中國國家環保部都已將V2O5定為劇毒污染物。SCR的催化劑不僅在使用中存在堵塞、中毒問題，在已有生產線的改造設計上存在空間布局的困難，而且還存在催化劑老化后的保管、回收問題。

　　南京工業大學材料化學工程國家重點實驗室的祝社民團隊，在有關部門的同力支持下，毅然另辟蹊徑、放棄了SCR技術，轉向研發了一種稀土基直噴脫硝劑，而且脫硝性能初步試驗達到了國際領先水平。

　　該成果在研發過程中，曾經獲得如下財政支持：

　?、僭诨A(chǔ)研究階段，獲得國家自然科學基4項，分別是50872052、51172107、21106071、51272105;

　　②在應用研究階段，獲得國家“863”計劃專項 2009AA05Z313;

　?、凼痉豆こ屉A段，獲得國家“十二五”科技支撐計劃 2012BAE01BO3;

　?、墚a(chǎn)業化階段，獲得國家發改委新興產業及產業結構調整專項 發改辦產業(2011)1935。

　　2014年入選國家鼓勵發展的重大環保技術，2016年被國家三部委指定為釩基催化劑的替代產品，2017年被環保部評為國際百強環保技術，入選工信部重點新材料首批次應用示范項目。

　　鑒于水泥生產中廢氣含塵濃度高的特點，催化劑載體的堵塞始終是難以逾越的障礙，項目另辟蹊徑采用了向分解爐噴射的新方案;根據停留時間和分散度的需要，在分解爐下部噴入粉狀脫硝劑、在分解爐上部噴入液體脫硝劑。上部噴入的液體脫硝劑，只是比氨水粘稠一些，原有的噴(氨)系統可資利用，不用新建噴入系統，幾乎不需要直接投資。

　　2018年底，經甘肅某水泥廠、江蘇某水泥廠試驗表明，在窯尾NOx為1100PPM的情況下，NOx排放值可穩定控制在50 mg/Nm³以下，甚至更低;下一步的工作，主要是對脫硝劑噴入點和噴入量進行進一步優化，優化后即可進行全面推廣。

　　江蘇興寧水泥公司提供了試驗機會，試驗效果很好。該生產線為5700t/d熟料線，加入量300～400kg/h，在停掉SNCR噴氨后、上下同時噴入該催化劑，能將NOx穩定控制在50mg/Nm³以下。

　　在利用現有SNCR噴氨設備的情況下，改造費用只有普通SCR改造的1/20;而且不存在催化劑回收問題、更不存在氨逃逸問題;與SNCR控制200mg/Nm³相比，根據窯尾廢氣的NOx含量大小(800～1200 mg/Nm³)，控制50 mg/Nm³以下的脫硝成本估計增加4～8元/t熟料。

　　那么，綜合考慮“投資成本+運行成本”與SCR相比，南工大的“分解爐直噴脫硝劑”技術是否具有優勢呢?

　　按5000t/d水泥窯脫硝考慮，幾種SCR脫硝的一次性投資按4000萬元計算，現有一年期貸款利率考慮各企業貸款條件在5.6～6.0%之間，一年以后按滾動還舊貸新，設定利率不變。

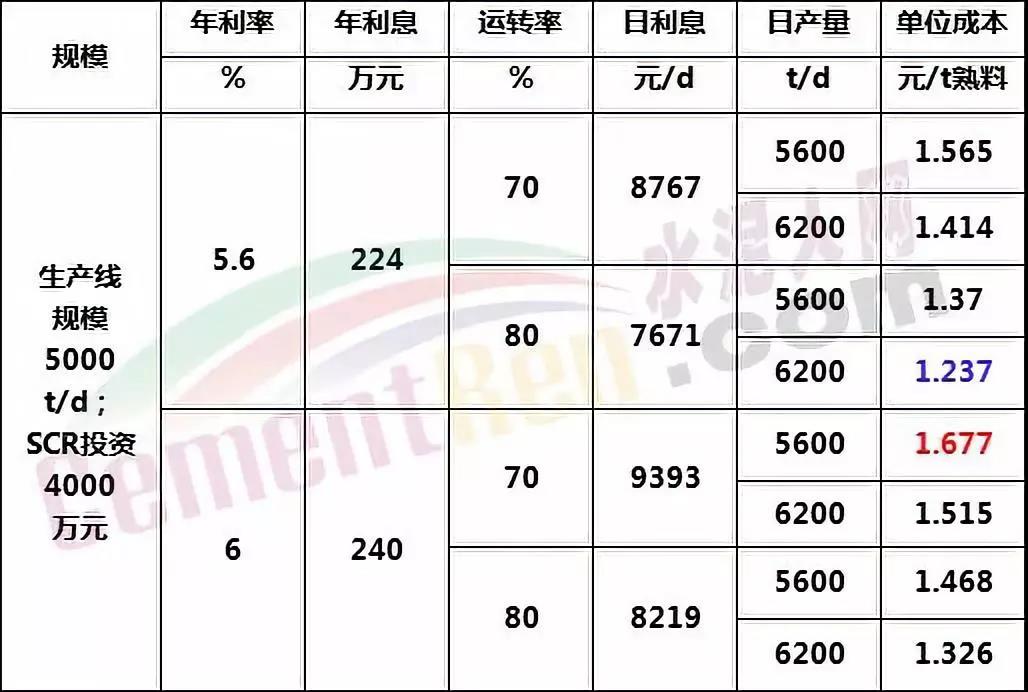

　　SCR一次性投資的單位成本構成

　　SCR一次性投資的成本并不算高，最高的也不到2元/t熟料。也就是說，直噴脫硝技術，運行成本不得比SCR高出1.7元/t熟料、有的甚至不得高出1.3元/t熟料，否則就沒有競爭力了!遺憾的是，上面的估算它比現有SNCR還要高4～8元/t熟料。

　　優點：一次性投資極低，管理維護簡單，操作使用方便，運行穩定可靠，不存在氨逃逸，不存在催化劑回收;問題：主要在于運行成本的大小，按目前水平初略估計，運行成本已經高到難以接受的程度。但愿并相信隨著技術的成熟，運行成本能降到可以接受的程度。

　　回到分級燃燒 天瑞水泥

　　我們再熟悉不過的預分解水泥工藝，實際上就是一種分級燃燒，所以我們對分級燃燒有一種親切感，這是我們的本質。在控制MOX排放的初期，我們很自然的又采用了分級燃燒，只是隨著排放標準的提高，原有的分級燃燒無法滿足脫硝需要的情況下，我們又借鑒其他行業的經驗，逐步擴展到SNCR以至SCR，結果把脫硝搞得越來越復雜。　　那么，分級燃燒是否還有改進優化的空間呢?一向重視技術創新的天瑞水泥公司就“不忘初心”，大膽的對分級燃燒做了認真的分析研究，結果出乎預料，獲得了很好的脫硝效果。使一項初級的脫硝技術蛻變?yōu)橄冗M的脫硝手段，不僅獲得了理想的脫硝效果，而且還兼得了提產和節能降耗?！　【蜔上到y(tǒng)的NOx來講，我們都知道回轉窯是主要來源，卻把主要精力放在了分解爐改造上，而對受到空間制約的窯尾煙道和分解爐錐體幾乎沒有反抗，雖然也取得了一定的效果，但要達到超低排放可就難了。而天瑞水泥公司正是看透了這一點，他們將主要精力用在了后窯口，大幅度加長了窯尾煙道、專門給后窯口加了蒸發室，將窯尾煙氣在進入分解爐前、就將NOx控制在了100mg/Nm³以下，大大降低了分解爐的脫硝負擔，所以天瑞水泥成功了?！　【臀覀儑鴥?nèi)來講，從去年底到現在，天瑞水泥公司已經陸續在衛輝2#窯、登電、永安改造了3條5000t/d線和滎陽1條12000t/d線，都取得了很好的效果，NOx排放濃度達到20～30 mg/Nm³，氨逃逸達到3 mg/Nm³以下，氨水用量只有0.7～0.8t/h，窯產能提高了10%左右。就5000t/d線來講，改造工期在50天左右，改造費用約為3000萬元/條，如果采用甲供材協議，費用還可能進一步降低。

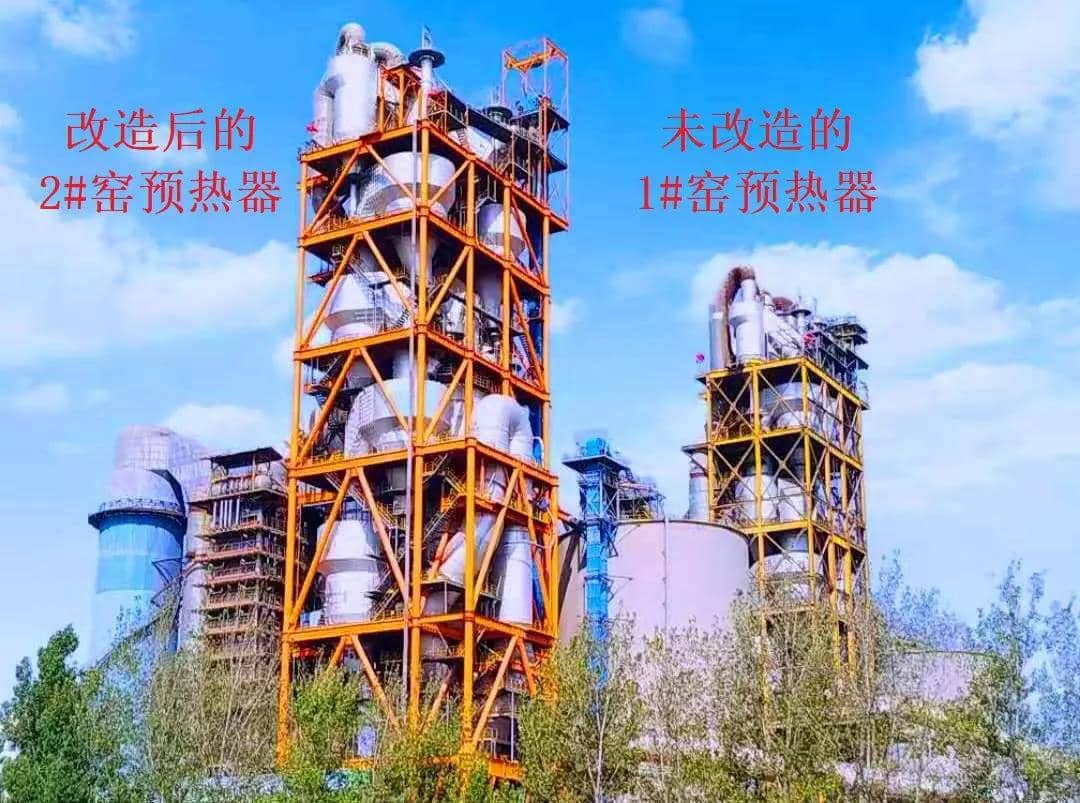

　　衛輝公司兩條5000t/d線的預熱器對比

　　脫硝系統中控截圖

　　從上圖來看，未改造的1#窯，氨水用量為0.98m³/h，NOx排放濃度為73mg/Nm³，氨逃逸為4.75mg/Nm³;已改造的2#窯，氨水用量為0.4m³/h，NOx排放濃度為26mg/Nm³，氨逃逸為2.48mg/Nm³。

　　優點：與SCR相比，脫硝效果更好一些，一次性投資低了四分之一，管理維護簡單，操作使用方便，運行穩定可靠，不存在催化劑回收;

　　問題：由于各廠的工況和原燃材料不同，投運初期有可能遇到局部結皮，還需要針對性的局部小改。
